Trådløs Automatikk - Bernt Ankers Gate 19

Zigbee-termostater til IWMAC

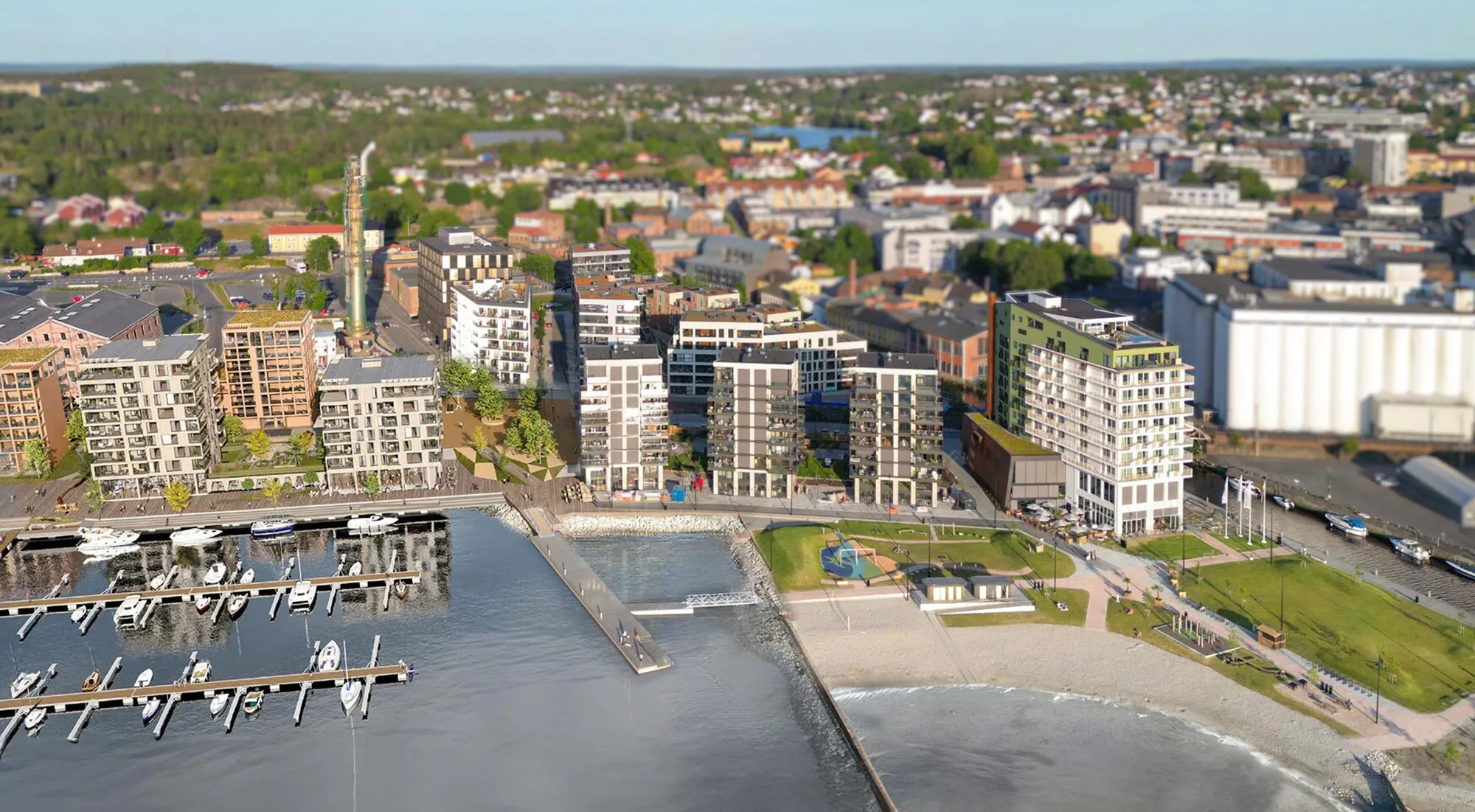

Höegh Eiendom tok kontakt med oss med et ønske om sekvensregulering av varme og kjøling i et kontorlokale på Verket i Moss. Lokalet har tre varmepumper i tillegg til ventilasjonsanlegg. Målet var å sikre at varmepumper og ventilasjon ikke jobbet mot hverandre, og at romstyringen kunne inngå i byggets nattsenk-funksjon slik at varmeovner ikke sto på unødvendig.

I tillegg ønsket de at de nye romsonene ble en naturlig del av eksisterende IWMAC SD-anlegg. Oppgavene ble derfor:

• Integrere “dumme” termostater i byggets automatikk

• Sørge for at varmepumper ikke motarbeidet ventilasjonsaggregatet

• Legge inn nattsenk av setpunkter på romsonene for å spare energi

• Visualisere hele løsningen i IWMAC

Bytte av termostater

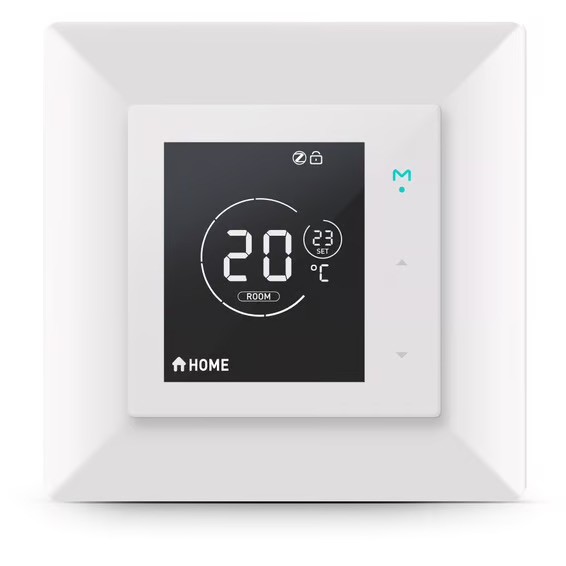

De gamle SG-termostatene manglet trådløs kommunikasjon. Vi erstattet disse med Namron Zigbee-termostater, og satte opp en kapsling med sentral strømforsyning, Econex SD Driver og Zigbee-antenne for å håndtere kommunikasjonen.

Varmepumpene ble integrert via et lite KNX-anlegg (KNX Mitsubishi signalomformere), og vi bygde opp en ETS-fil for styringen. PSU-en ble koblet på samme nettverk som IWMAC-PCen – det var i hovedsak det som krevdes fysisk.

Programmering

Som nevnt var hovedmålet å unngå at varmepumper og ventilasjon leverte kjøling og oppvarming samtidig. I PSU satte vi opp et script som hvert 10. sekund sjekker kjølepådraget fra ventilasjonsaggregatet, og justerer varmepumpenes modus deretter.

I ett av rommene var både varmepumpe og panelovner tilkoblet. Her ble løsningen at termostatens setpunkt også styrer varmepumpens setpunkt, slik at rommet oppfører seg konsistent.

I tillegg programmerte vi sentrale objekter for å kunne endre modus, setpunkter og andre innstillinger på en enkel måte.

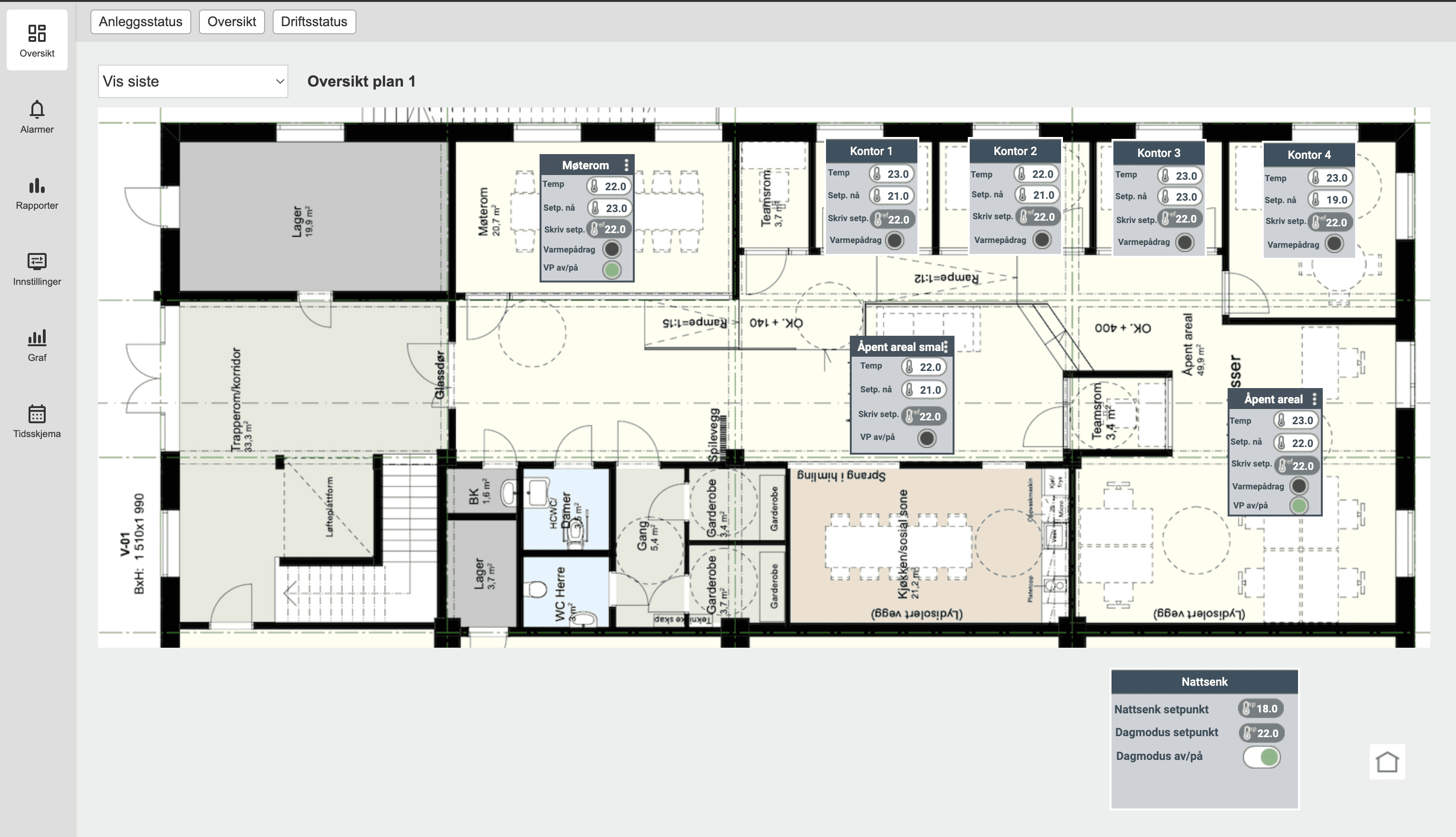

Visualisering i IWMAC

Som Kiona IWMAC-partner fikk vi lagt Bacnet-punktene fra PSU inn i anlegget, slik at driftspersonalet enkelt kan følge med på temperaturer, setpunkter og varmepumper – og gjøre justeringer ved behov.

Econex sto for selve visualiseringen, som gir en oversiktlig fremstilling av temperaturer, setpunkter og status for varmepumpene i kontorlokalene.

Avslutning

Dette prosjektet viser hvordan vi kan kombinere ulike teknologier – Zigbee, KNX og IWMAC – for å få eksisterende og nye systemer til å spille sammen på en enkel og effektiv måte. Har du bygg der romstyring, varmepumper eller ventilasjon bør samkjøres bedre, kan vi hjelpe med å finne løsninger som både reduserer energibruk og gir driftspersonell bedre oversikt.
