Kontroll på luftmengder og ventilasjonsbalanse tidlig i prosjektet

God ventilasjon handler ikke bare om aggregater, kanaler og spjeld. I et moderne bygg handler det like mye om oversikt: hvilke rom dekkes av hvilke spjeld, hvordan henger tilluft og avtrekk sammen, hvilke luftmengder er prosjektert, og hvor ligger anlegget faktisk i innreguleringsfasen?

Når Econex kommer tidlig inn i prosjektet kan vi gjøre denne oversikten tilgjengelig lenge før bygget er i ordinær drift. Vi kobler data fra spjeld og ventilasjonsanlegg mot rommene de betjener, bygger topologien mellom aggregat, spjeld og rom, og viser live data direkte i en teknisk tegning. Det gir ventilasjon, automasjon, prosjektledelse og bygningseier et felles bilde av status mens anlegget fortsatt kan justeres effektivt.

Ett felles datagrunnlag for ventilasjon

I mange prosjekter finnes informasjonen allerede, men den ligger spredt. Ventilasjonsentreprenøren har luftmengdeskjemaer og innreguleringsunderlag. Automasjon har objekter, adresser og signaler. Rådgiver har beskrivelser og tegninger. Bygningseier skal til slutt overta et anlegg som må være forståelig, dokumenterbart og driftbart.

Econex samler dette i en praktisk modell: spjeldet får en tydelig identitet, kobles til aggregatet det tilhører, knyttes til rommet eller sonen det dekker, og berikes med prosjekterte verdier som minimum, maksimum og nominell luftmengde. Når live data kommer inn fra automasjonen, kan prosjektet se avvikene i samme visning som de prosjekterte rammene.

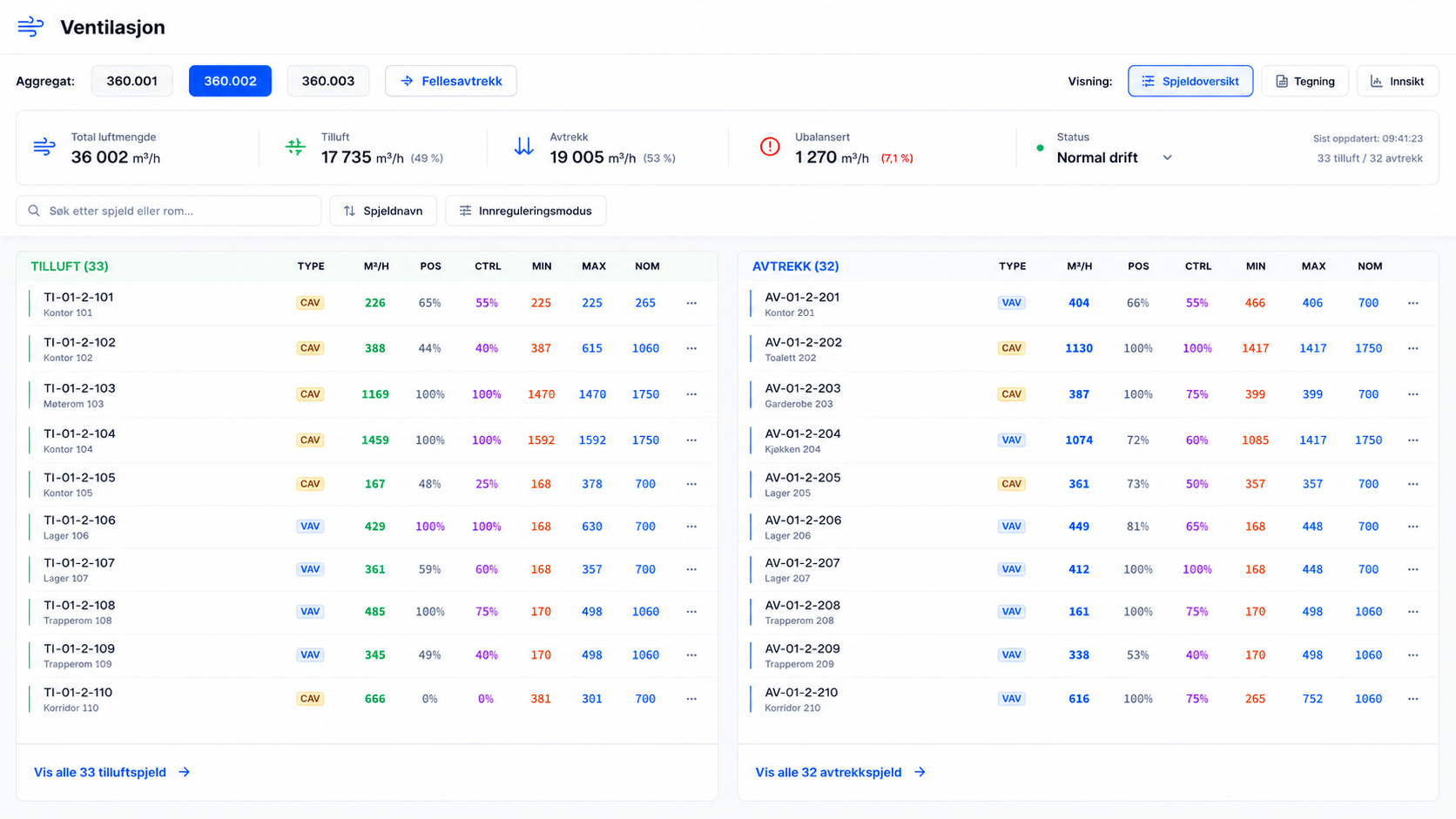

• Tilluft og avtrekk kan følges per aggregat, etasje, rom og spjeld.
• Hvert spjeld kan vises med målt luftmengde, posisjon, styringssignal, alarmstatus og tilhørende vmin/vmax.
• Romtilknytning og topologi gjør det enklere å forstå hvilke endringer som påvirker hvilke arealer.
• Prosjekt og bygningseier får dokumentasjon som henger sammen med faktisk drift, ikke bare et statisk overleveringsunderlag.

Et verktøy for innregulering, ikke bare for drift

Poenget med å få Econex inn tidlig er at ventilasjon kan bruke løsningen aktivt mens anlegget balanseres. I innreguleringsmodus kan fagene se hvordan spjeldene ligger an mot vmin og vmax, hvor spjeld står høyt eller lavt i posisjon, og hvilke soner som er ubalanserte mellom tilluft og avtrekk. Det gjør feilsøkingen mer konkret enn en separat liste med målepunkter.

For ventilasjonsentreprenøren betyr det raskere oversikt over hva som faktisk må justeres. For automasjon betyr det tydeligere kontroll på om signaler, objekter og reguleringsgrenser stemmer med teknisk underlag. For prosjektledelsen betyr det færre uklare avvik på slutten, fordi status kan følges underveis.

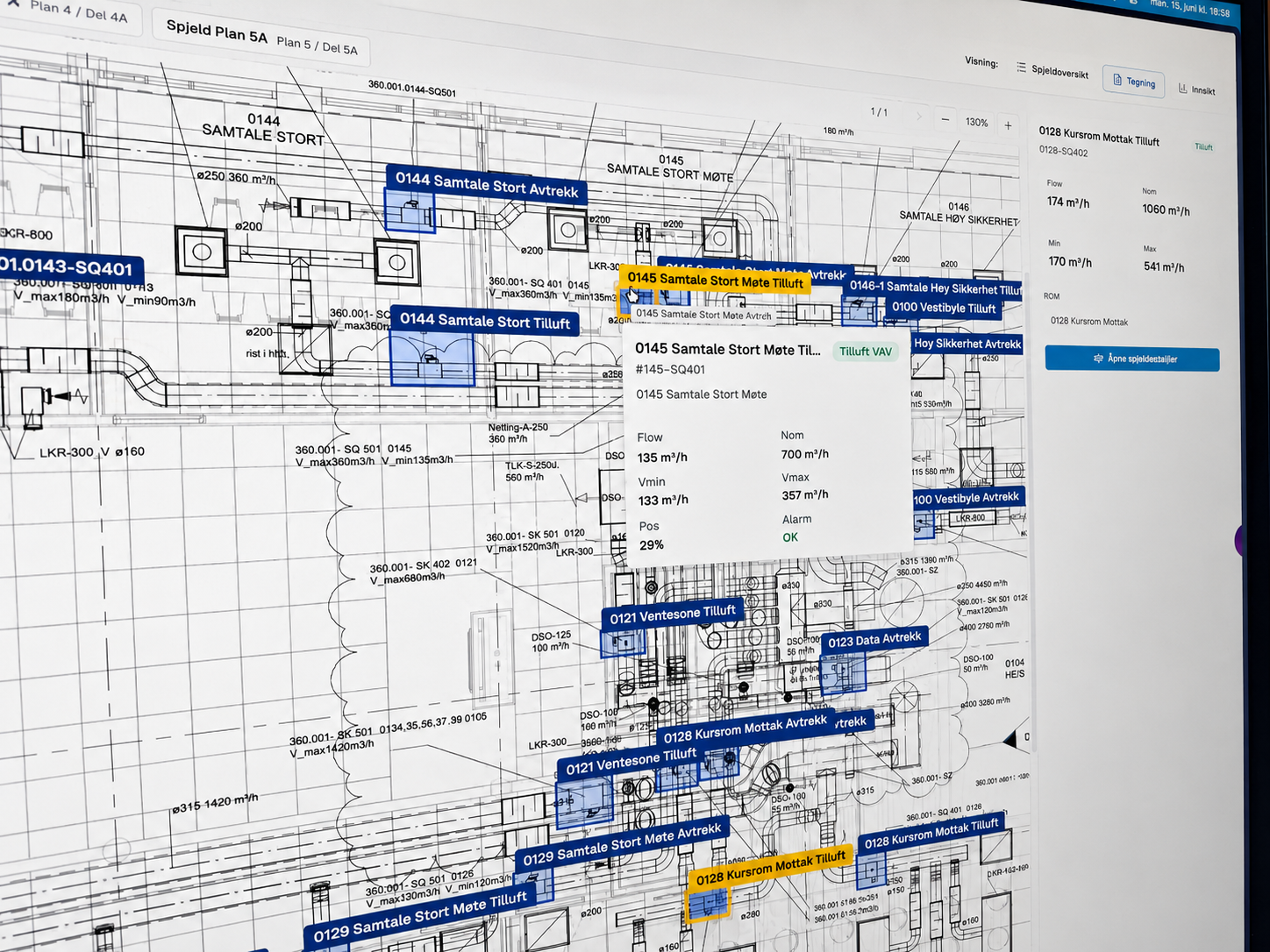

Spjeld på tegning med live data

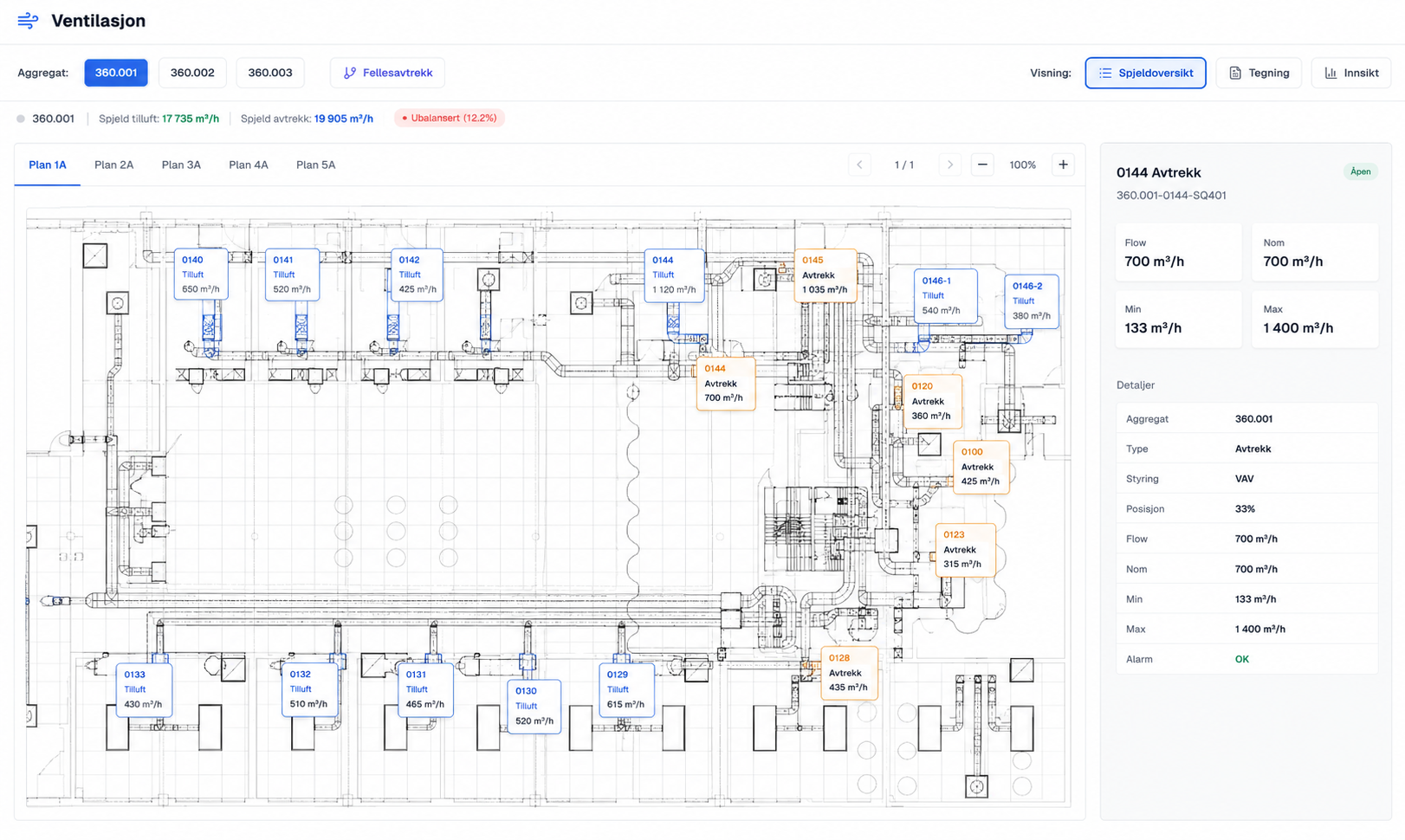

En tabell er nyttig for sortering og kontroll, men tekniske fag jobber også romlig. Derfor lager vi en tegning der spjeldene plasseres der de faktisk står, med kobling til rom og aggregat. Når et spjeld velges i tegningen, vises live data som luftmengde, nominell verdi, min/maks, posisjon, alarmstatus, tilknyttet aggregat og sist oppdatert tidspunkt.

Dette gjør det lettere å se årsak og konsekvens. Hvis et møterom mangler luft, kan man raskt se hvilket spjeld som betjener rommet, om spjeldet står i ytterstilling, om luftmengden er under minimum, og om ubalansen skyldes tilluft, avtrekk eller reguleringsforutsetninger. Oversikten blir teknisk nok for fagene, men visuell nok til at prosjekt og bygningseier kan følge status.

Fra feltnivå til beslutning

Dette er også der Econex sin tekniske partnerrolle blir viktig. I arbeidet med Instell har vi vært tydelige på at verdien ligger i en sterkere helhet fra feltnivå og automasjon til toppsystem, energioppfølging og analyse. Spjelddata er et godt eksempel på hvorfor den helheten trengs: et signal i automasjonen blir først virkelig nyttig når det kan forstås i sammenheng med rom, tegning, funksjon og prosjektert krav.

Econex skal fortsatt være en åpen plattform som kan samarbeide med ulike automasjonsleverandører og tekniske fag. Samtidig kan vi, når vi kommer tidlig inn, bidra til at prosjektet får en tydeligere digital struktur rundt ventilasjonen: riktige objekter, riktige navn, riktige romkoblinger og data som kan brukes både i innregulering, overtakelse og senere drift.

Hva bygningseier sitter igjen med

For bygningseier handler dette om mer enn en ryddig idriftsettelse. Når spjeld, rom og luftmengder er strukturert fra start, blir det enklere å dokumentere at ventilasjonen leverer det den skal, følge opp komfort og inneklima, analysere energibruk og finne rotårsaker når noe avviker. Man overtar ikke bare et anlegg, men et levende datagrunnlag for teknisk drift.

• Bedre kontroll på luftmengder og balanse før overtakelse.
• Enklere samhandling mellom ventilasjon, automasjon, rådgiver, prosjekt og drift.
• Mer presis avviksoppfølging fordi live data er koblet til rom og tegning.
• Et datagrunnlag som kan brukes videre til energioppfølging, inneklimaanalyse og løpende optimalisering.

Målet er enkelt: mindre usikkerhet i prosjektfasen, bedre teknisk oversikt for fagene og et bygg som overtas med dokumentert kontroll på ventilasjonen. For oss er dette kjernen i datadrevet bygningsautomasjon - sanntidsdata satt inn i riktig teknisk sammenheng.
